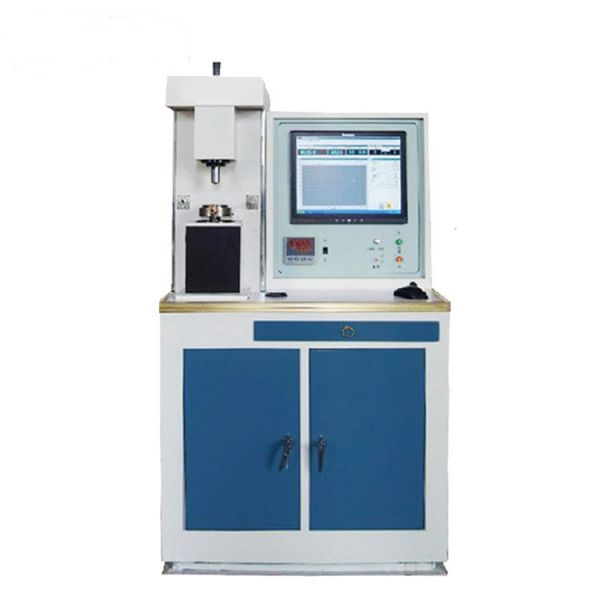

MRH高速環塊磨損試驗機

MRH高速環塊磨損試驗機結構特征及工作原理：

1、主軸驅動系統結構及工作原理

該MRH高速環塊磨損試驗機的標準配置摩擦副形式為一環和塊，試環裝于主軸前端，可隨主軸以一定的轉速旋轉。主軸通過圓弧齒形帶及從動帶輪、主動帶輪由三相異步電機驅動。電機由變頻調速器控制，其轉速在一定范圍內無級調節。

2、試驗油腔及溫度測量裝置

磨損試驗是在油腔內完成的。油腔腔體上面為注油口，注油量可從隨機配帶的量杯中盛取，一般超過摩擦面即可。試驗完畢后，可從下面的放油嘴處將油液放出。常溫試驗時，腔體門是透明有機玻璃，可清晰看到里面的試驗情況。高溫試驗時，不銹鋼腔體門上裝有加熱器用于加熱試驗油，裝于腔體下面的鉑電阻傳感器用于測量試驗油溫，并通過溫控表實現溫度的自動閉環控制。

3、摩擦力測量裝置

當試環旋轉，并且試塊與試環之間有一定的壓力時，二者之間便會有摩擦力，此摩擦力通過頂桿作用在摩擦力傳感器上，再有系統采集處理，在控制面板的摩擦力窗口上顯示。

4、試驗力杠桿及試驗力測量裝置

對試樣施加試驗力是通過直流電機及調速器進行閉環控制的。電機正轉時，壓縮彈簧通過鉸接支座，在1：3的施力杠桿左端產生一向下的力，該力通過試驗力傳感器和拉板將橫梁向下拉，試塊是裝在橫梁下部的，從而在試環與試塊之間產生壓力。試環與試塊之間的壓力，由試驗力傳感器測量，并在MRH高速環塊磨損試驗機控制面板試驗力窗口上顯示出來，該試驗力可通過計算機控制系統進行預置、反饋，實現自動控制。

MRH高速環塊磨損試驗機規格參數：

◆試驗力：5000N；

◆主軸轉速范圍：100~1500r/min無級可調；

◆試驗力杠桿比：10:1；

◆摩擦力桿標尺刻度：0.5N/100mm；

◆試驗油溫度范圍：室溫~100℃；

◆試驗力施加速度：8.92~13.33N/s；

◆標準試環尺寸：ф49.22mmx13.06mm；

◆標準試塊尺寸：口13.32mmx19.05mm；

◆試驗機外形尺寸（長x寬x高）mm；

◆主機：1140mmx660mmx1620mm；

◆施力裝置：460mmx460mmx900mm。
