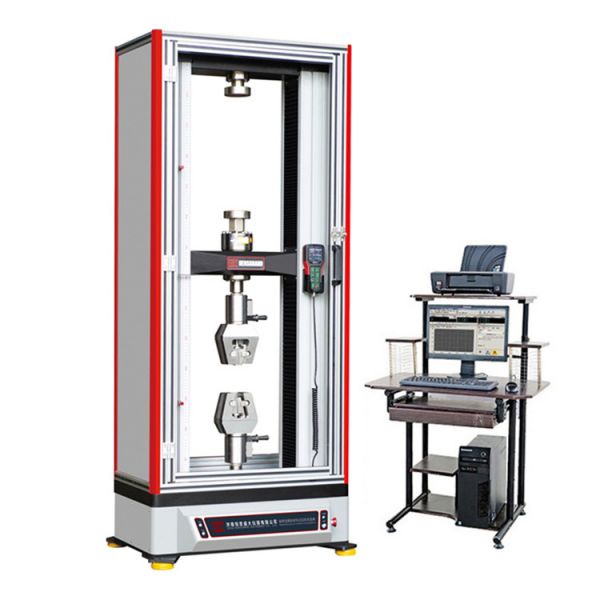

微機控制電力絕緣子拉力試驗機

產品分類：電子萬能試驗機

產品概述：微機控制電力絕緣子拉力試驗機可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。

微機控制電力絕緣子拉力試驗機 設備特點

? 主機特點

u 中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；

u 高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；

u 超大工作臺及超寬跨距，限度滿足客戶需求；

u 全鋁合金外罩及全鋁合金防護罩，外形美觀大方、操作安全便利；

u 交流伺服電機驅動，精度高，響應快；

u 進口精密行星減速機，噪音低，傳動平穩；

u 高精度傳感器，精度高，穩定性好。

? 控制器特點

u 力、變形的測量分辨率達到滿量程的1/300000；

u AD采樣頻率可高達1000Hz；

u 基于高端工控領域微處理器作為系統平臺，集測量、控制于一體，功能更強大，性能更穩定；

u 采用力、變形、位移三閉環全數字控制，控制環之間自動切換，且平穩過渡。控制算法采用先進的神經元自適應PID控制算法，無需繁瑣的PID參數設置，初學者也能輕松完成專業試驗任務；

u 采用超大規模可編程數字集成電路設計，體積小，功耗低、發熱少，工作特性更穩定可靠。

u 軟件特點：試驗機軟件為各種材料或行業測試提供簡潔直觀的操作界面、可用戶編程的強大交互能力、完善的分析與報告功能以及內置大量的標準測試方法。即能夠滿足質量控制所需的簡單、易用、高效的要求，又能夠滿足科研院所深入研究材料性能所需的個性化試驗要求。

微機控制電力絕緣子拉力試驗機主機標準配置

微機控制電力絕緣子拉力試驗機技術指標

型號	WDW-300D
試驗力	300kN
試驗機級別	1級
試驗力測量范圍	2%～100%FS
試驗力示值相對誤差	≤±0.5%
試驗力分辨力	1/300000FS
橫梁位移示值相對誤差	≤±0.5%
位移分辨力	0.0001mm
變形示值相對誤差	≤±0.5%
變形分辨力	1/100000FS
橫梁速度調節范圍	0.0005～200mm/min
橫梁速度相對誤差	≤設定值的±0.5%以內
力控速率調節范圍	0.005%～0.5%FS/ S
力控速率相對誤差	±0.5%以內
變形控制速率調節范圍	0.02%-5%FS/ S
變形控制速率相對誤差	速率小于0.05%FS時，2%FS/ S以內；速率大于0.05%FS時，0.5%FS/ S以內；
恒力、恒變形、恒位移控制范圍	0.5%～100%FS；
恒力、恒變形、恒位移控制精確度	設定值≥10%FS時，設定值的±0.1%以內；設定值<10%FS時，設定值的±1%以內
有效試驗寬度	600mm
拉壓空間	1100mm
